14 - Autotransformateurs variables triphasés motorisé

14 - Autotransformateurs variables triphasés motorisé

caractéristiques électriques :

Références	Tension d’entrée 3 x 230 V			Tension d’entrée 3 x 400 V
Références	Uout en V	Iout en A	Pmax en VA	Uout en V	Iout en A	Pmax en VA
T 3 NA/3 - M	0 à 260 V	1,3	600	0 à 430 V	1,5	1 140
T 5 NA/3 – M	0 à 260 V	2	900	0 à 450 V	3	2 350
T 10 NA/3 – M	0 à 260 V	4	1 800	0 à 450 V	5	3 900
T 20 NA/3 – M	0 à 260 V	13	6 000	0 à 450 V	10	7 800
T 40 NA/3 – M	0 à 280 V	22	10 500	0 à 450 V	13,5	10 500
T 70 NA/3 - M	0 à 280 V	37	18 000	0 à 450 V	23	18 000

Les modèles motorisés couvrent une large plage de puissances. Ils permettent leur installation à distance à l'endroit désiré et ont les mêmes caractéristiques que les autotransformateurs variables à commande manuelle. Le moteur compact est installé sur la partie supérieure. Dans les modèles standards, l'autotransformateur est commandé par un moteur pas à pas en 220 V alternatif ou 24 V continu; la vitesse de déplacement (de 0 à la tension maximale d'utilisation) peut être de :
4s - 8s - 16s - 32s - 64s
(Autres vitesses sur demande)

Fonctionnement manuel de secours
En cas de panne du moteur, un système manuel à friction peut être fourni en option.

Micro rupteur fin de courses
Des micro rupteurs ajustables sont prévus au mini et maxi de la piste pour éviter les dépassements.
La fourniture de micro rupteurs supplémentaires est possible.

Options d'équipement :
Carte électronique de commande.

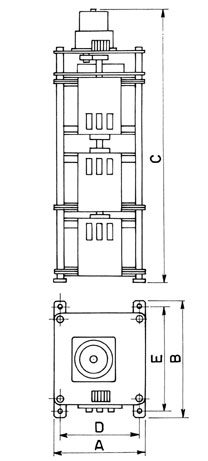

modèle nu :

Références	Poids en Kg	A en mm	B en mm	C en mm	D en mm	E en mm
T 3NA/3 - M	12	160	180	500	85	160
T 5NA/3 - M	16	160	180	530	100	160
T 10NA/3 - M	27	160	210	570	133	186
T 20NA/3 - M	44	200	250	605	158	226
T 40NA/3 - M	56	230	280	620	184	256
T 70NA/3 -M	114	330	380	730	273	356
