Descriptif :

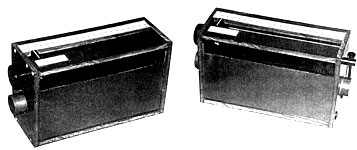

La self est constituée d’un bobinage en fil de cuivre émaillé. A l’intérieur du mandrin et grâce à une vis sans fin, commandée manuellement, se déplace un noyau formé de tôle magnétique peu sensible à l’échauffement et dont la qualité est 0,9 Watts.

Le coefficient de la self varie de 0,13 Henry (noyau sorti) et 1,10 Henry (noyau rentré). Une graduation sur le bâti précise la valeur du coefficient de self induction selon la position du noyau à l’intérieur du bobinage par l’intermédiaire d’un index mobile.

Une vis à tête moletée permet le démontage du noyau pour différentes expérimentations, en particulier celles sur l’attraction magnétique.

Valeur de la self de 0,13 Henry à 1,1 Henry

Résistance de la bobine inférieur à 12 Ohms

Coefficient de surtension inférieur à 22

I permanent = 2 A

I 10 minutes = 3 A

Dimensions : 275 x 140 x 90 mm

branchement par 2 bornes 4 mm
